les filtres hydraulique

LES FILTRES



Les installations hydrauliques ont une haute sensibilité . Il faut que l’huile soit exempte d’impuretés (particule de l’usure, etc.). Ces  impuretés doivent donc être enlevées de l’huile, cela se fait en la faisant passer à travers un ou plusieurs filtres

Symbole

FILTRE AVEC INDICATEURS DE COLMATAGE :

Avec le colmatage croissant des éléments filtrants s’élargit la différence entre la pression d’entrée et la pression de sortie du filtre. Dépendant de cette différence de pression et  indépendant de la pression de service (pression différentielle) , l’indication de colmatage établit un signal optique et /ou un signal électrique.et informe (de manière optique et / ou électrique) l'utilisateur, à quel moment il doit échanger voire régénérer les éléments filtrants. L'utilisation d'indicateurs de colmatage garantit tout autant la sécurité de fonctionnement de l’installation que l'exploitation optimale des éléments filtrants.

DIVERS SYMBOLES  DES FILTRES :

DIVERS EMPLACEMENTS DES FILTES DANS UN CIRCUIT HYDRAULIQUE  :

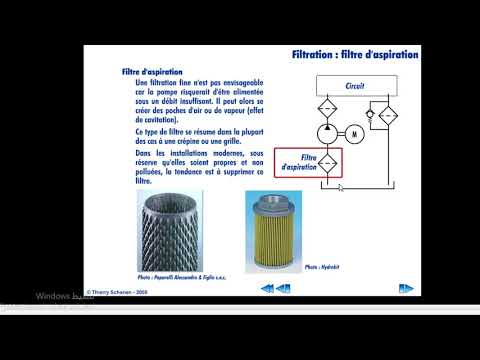

Filtre d’aspiration : Le montage du filtre se fait dans la canalisation d’aspiration pour protéger la pompe

Filtre de pression : Le filtre de pression est monté, dans le débit du fluide.

Filtre de retour : Le filtre est monté dans la canalisation de retour au reservoir
